nabertherm纳博热N7/H-N61/H马弗炉/退火和淬火炉

发表于由
nabertherm纳博热N7/H-N61/H马弗炉/退火和淬火炉

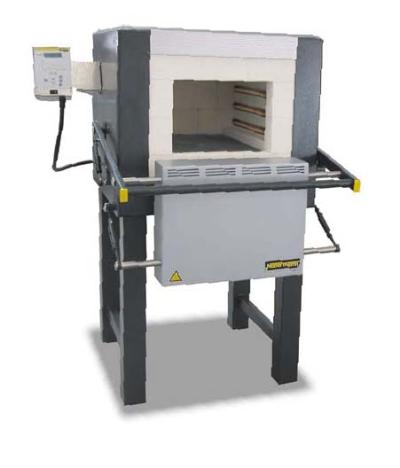

nabertherm 纳博热N 7/H – N 61/H马弗炉/退火和淬火炉

产品编号：
市场价：￥0.00元
会员价：￥0.00元
品牌：nabertherm 纳博热
生产厂家：nabertherm 纳博热

  • 产品概览
  • 技术参数
  • 订购信息
  • 相关资料
  • 相关产品
适应实验室苛刻的工作环境，如对金属进行热处理时，窑炉必须采用坚固的轻质耐火砖保温结构。炉型N 7/H – N 61/H正是解决该类问题的最佳方案。窑炉可以加配各种配件，如针对保护气加工处理的退火盒、辊道或带淬火槽的冷却站。从而，即便是最苛刻的应用情况如医药领域内的钛不完全退火也可轻松实现，同时无需使用其它昂贵复杂的退火设备。
主要特点：

最高温度1280 °C
三面加热（两侧和底部）
安装在支承管上的加热元件自由辐射热量，使用寿命长久
底部加热受SiC抗热板保护
炉腔具备优质的多层轻质耐火砖保温结构
炉侧设有排气口，自N 31/H起位于炉后壁
N 7/H – N 17/HR采用台式构造
自N 31/H起配备支架
平行导向门向下开启（也可根据需要向上打开）
手动和自动配气系统
针对各类控制器的说明参见“测量和调节技术”

技术参数：

型号

最高
温度°C

内尺寸mm

容积 升

外尺寸mm

连接功率
千瓦

电气连接*

重量
公斤

分钟
至最高温度

宽

深

高

宽

深

高

N 7/H

1280

250

250

120

7

720

640

510

3,0

1相

60

180

N 11/H

1280

250

350

140

11

720

740

510

3,6

1相

70

180

N 11/HR

1280

250

350

140

11

720

740

510

5,5

3相1

70

120

N 17/HR

1280

250

500

140

17

720

890

510

6,4

3相1

90

120

N 31/H

1280

350

350

250

31

840

1010

1320

15,0

3相

210

105

N 41/H

1280

350

500

250

41

840

1160

1320

15,0

3相

260

120

N 61/H

1280

350

750

250

61

840

1410

1320

20,0

3相

400

120



nabertherm纳博热管式炉控制方式和工作管

发表于由
nabertherm纳博热管式炉控制方式和工作管

nabertherm 纳博热管式炉控制方式和工作管

产品编号：
市场价：￥0.00元
会员价：￥0.00元
品牌：nabertherm 纳博热
生产厂家：nabertherm 纳博热

  • 产品概览
  • 技术参数
  • 订购信息
  • 相关资料
  • 相关产品

管式炉控制方式
炉腔调节
测量炉腔内工作管外温度。
优点：防止热电偶损坏和受腐蚀性工件侵蚀，调节非常均匀，价格适中
缺点：控制器显示和管内部之间存在温度差别，差别受具体应用影响
装料调节
测量工作管内装料温度。
优点：精确的管内调节，没有温度偏差
缺点：调节缓慢，存在超振荡危险；必须调整调节参数，以适应具体作业。如应用温度较高，过
温保护限制器会被激发，以保护加热元件。
级联调节
同时测量炉腔内工作管外和工作管内装料温度。
优点：调节非常精确和快速
缺点：价格昂贵
炉腔调节和级联调节的比较
炉腔调节
只测量和调节炉腔温度。为避免超振荡现象出现，调节变得缓慢。由于没有测量装料温度，和装料温
度之间存在一些度数差别。
级联调节
接通级联调节装置后，装料温度和炉腔温度同时进入测量。通过各种不同的参数，加热和冷却过程可
以根据需要进行调整。从而，装料温度调节变得更加精确。



技术参数：

工作管
根据应用和温度的不同，我们提供各种不同的工作管。各类工作管的技术规格见下表：



材料 气氛最大温度*  真空操作最大温度 气密封
　 °C  °C  　
C 530 (Sillimantin)  1300 不能 无
C 610 (Pytagoras)  1400 1200 有
C 799 (99.7 % Al2O3)  1800 1400 有
石英玻璃 1100 950 有
CrFeAl合金 1300 1100 有



nabertherm纳博热VHT8/22-GR高温真空炉/带石墨钼或MoSi2加热元件的高温真空炉

发表于由
nabertherm纳博热VHT8/22-GR高温真空炉/带石墨钼或MoSi2加热元件的高温真空炉

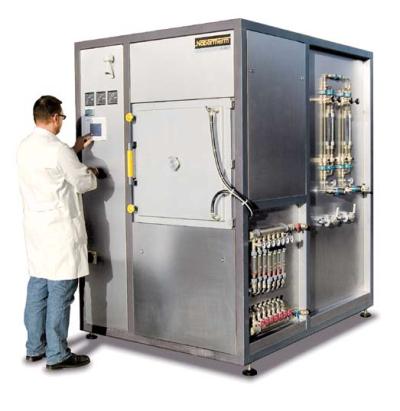

nabertherm 纳博热VHT 8/22-GR高温真空炉/带石墨钼或MoSi2加热元件的高温真空炉

产品编号：
市场价：￥0.00元
会员价：￥0.00元
品牌：nabertherm 纳博热
生产厂家：nabertherm 纳博热

  • 产品概览
  • 技术参数
  • 订购信息
  • 相关资料
  • 相关产品

主要特点：



标准炉腔容量8、40或100升
全面水冷式不锈钢工作罐带O形耐热密封环
钢质支架结构稳定，容易卸取的不锈钢盖板方便维护操作
带滑滚的炉型VHT 8移动方便
配备进回流关闭旋塞的冷却水分配器，自动化的流量监控，开放式的冷却水系统
配备流量和温度显示及超温保护装置的可调冷却水循环系统
开关设备和控制器集成在炉壳内
PLC调节装置H 700配备清晰明了的5.7“操作面板（触摸式面板），用于程序输入和目视化管理，
可以存储10个20段程序
过温保护限制器，根据EN 60519-2标准热力保护级别2调节断开温度
手动操作工作气和真空功能
手动配送工作气（N2或Ar），流量可调
带手控阀的旁路加快炉腔填充
配备溢流阀(相对压力20 mbar)的手控排气口
带球阀的一级式转阀泵，用于预抽真空和低度真空（至5 mbar）下的热处理
用于压力目视监控的压力计

加热设计


石墨– VHT ../GR
用于保护气和反应气或真空操作
最高温度1800 °C或2200 °C
石墨毡保温结构
温度测量通过B型热电偶（最高温度1800 °C）

温度测量通过光学高温计（最高温度2200 °C）

钼– VHT ../MO
用于高纯度保护气和反应气或高度真空（至10-5 mbar）操作
最高温度1600°C
钼辐射板保温结构

MoSi2 – VHT ../KE
可用于保护气和反应气、空气或真空操作
最高温度1800 °C
高纯度氧化铝保温结构@

额外配置
可拆分支架，用于从较小的炉门开口送入
手动配送第二种工作气（N2或Ar），流量和旁路可调
钼或CFC石墨曲颈进行直接配气，以确保干净的气体和良好的炉腔温度分布
带显示装置的装料热电偶
带球阀的二级式转阀泵，用于预抽真空和真空环境（至10-2 mbar）下的热处理
带封闭冷却水循环的冷却站

技术参数：






型号

最高

内尺寸mm

容积

外尺寸mm

连接功率

电气

重量

保温材料

　

温度

　



　

　

　



　



　

　

　

　

°C

宽

深

高

升

宽

深

高

千瓦

连接*

公斤

/加热元件

VHT 40/18-GR

1800

300

450

300

40

1500

2000

2300

83,0

3相

2000

石墨/石墨毡

VHT 100/18-GR

1800

450

550

450

100

1750

2200

2600

按需供应

3相

2800

石墨/石墨毡

VHT 8/22-GR

2200

170

240

200

8

1250 (800)1

1100

2000

27,0

3相

1200

石墨/石墨毡

VHT 40/22-GR

2200

300

450

300

40

1500

2000

2300

83,0

3相

2000

石墨/石墨毡

VHT 100/22-GR

2200

450

550

450

100

1750

2200

2600

按需供应

3相

2800

石墨/石墨毡

VHT 8/16-MO

1600

170

240

200

8

1250 (800)1

1100

2000

34,0

3相

1200

钼

VHT 40/16-MO

1600

300

450

300

40

1500

2000

2300

122,0

3相

2000

钼

VHT 100/16-MO

1600

450

550

450

100

1750

2200

2600

按需供应

3相

2800

钼

VHT 8/18-KE

1800

170

240

200

8

1250 (800)1

1100

2000

12,5

3相

1200

MoSi2/陶瓷纤维

VHT 40/18-KE

1800

300

450

300

40

1500

2000

2300

45,0

3相

2000

MoSi2/陶瓷纤维

VHT 100/18-KE

1800

450

550

450

100

1750

2200

2600

按需供应

3相

2800

MoSi2/陶瓷纤维







　

VHT …-18/GR

VHT …-16/MO

VHT …-18/KE

惰性气体

√

√

√

空气

至400 °C

–

√

氢气

√

√

–

低度、微小真空(>10-3 mbar)

√

√

√

高度真空(<10-3 mbar)

–

√

√

nabertherm纳博热HTC03/14-HTC08/16带SiC加热棒的高温炉HTC

发表于由
nabertherm纳博热HTC03/14-HTC08/16带SiC加热棒的高温炉HTC

nabertherm纳博热HTC03/14-HTC08/16带SiC加热棒的高温炉HTC

产品编号：
市场价：￥0.00元
会员价：￥0.00元
品牌：nabertherm 纳博热
生产厂家：nabertherm 纳博热

  • 产品概览
  • 技术参数
  • 订购信息
  • 相关资料
  • 相关产品

主要特点：

最高温度1400 °C、1500 °C或1600 °C
加热棒更换简单
根据应用温度选用优质的纤维材料
炉壳由优质不锈钢板构成
双层炉壳结构稳定，降低外壳温度
炉门可选配翻转式炉门（可用于工件摆放），或提升式炉门（可避免高温面接触）
炉门上和炉后壁分别设有可调进气口和排气口
带固态继电器的开关设备控制SiC棒功率
针对各类控制器的说明参见“测量和调节技术”

额外配置
过温保护限制器，根据EN 60519-2标准热力保护级别2调节断开温度，以防止窑炉和工件超温
可堆叠叠放的装料容器，可在多个平面上装料 见“马弗炉配件/可堆叠的装料容器”
垫块，推荐置于下部装料容器下方

技术参数：

型号 最高 内尺寸mm 　 　 容积 外尺寸mm 　 　 连接功率 电气 重量 分钟
　 温度 　 　 　 　 　 　 　 　 　 　 至最高
　 °C  宽 深 高 升 宽 深 高 千瓦 连接* 公斤 温度
HTC 03/14  1400 120 210 120 3 400 535 530 9,0  3相1  30 40
HTC 08/14  1400 170 290 170 8 450 620 570 13,0  3相 40 40
HTC 03/15  1500 120 210 120 3 400 535 530 9,0  3相1  30 50
HTC 08/15  1500 170 290 170 8 450 620 570 13,0  3相 40 50
HTC 03/16  1600 120 210 120 3 400 535 530 9,0  3相1  30 60
HTC 08/16  1600 170 290 170 8 450 620 570 13,0  3相 40 60



Nabertherm纳博热LV5马弗炉灰化炉

发表于由
Nabertherm纳博热LV5马弗炉灰化炉

Nabertherm纳博热LV5马弗炉–灰化炉

产品编号：
市场价：￥0.00元
会员价：￥0.00元
品牌：中文
生产厂家：Nabertherm纳博热

  • 产品概览
  • 技术参数
  • 订购信息
  • 相关资料
  • 相关产品

* 每分钟换气5次以上，进气经预热保证炉内温度稳定
* 双层炉壳结构稳定，外层优质不锈钢表面温度低
* 耐腐蚀真空纤维保温模块，内嵌加热丝的陶磁加热板
* 数字PID控制器调节升温曲线，最高温度达1100℃

型 号

温 度

内尺寸W×D×Hmm

容积 L

LV5

1100℃

200×170×130mm

5

LV9

1100℃

230×240×170mm

9

LV15

1100℃

230×340×170mm

15

Nabertherm纳博热L3马辐炉多用途箱式炉

发表于由
Nabertherm纳博热L3马辐炉多用途箱式炉

Nabertherm纳博热 L3马辐炉–多用途箱式炉

产品编号：
市场价：￥0.00元
会员价：￥0.00元
品牌：nabertherm 纳博热
生产厂家：Nabertherm纳博热

  • 产品概览
  • 技术参数
  • 订购信息
  • 相关资料
  • 相关产品

双层炉壳结构稳定，外层优质不锈钢表面温度低
* 炉门上有可调节进气口，炉后墙排气口可装风扇
* 耐腐蚀真空纤维保温模块，内嵌加热丝的陶磁加热板
* 数字PID控制器调节升温曲线，最高温度达1200℃

型 号

温 度

内尺寸W×D×Hmm

容积 L

L3

1100/1200℃

160×140×100mm

3

L5

1100/1200℃

200×170×130mm

5

L9

1100/1200℃

230×240×170mm

9

L15

1100/1200℃

230×340×170mm

15

L24

1100/1200℃

280×340×250mm

24

L40

1100/1200℃

320×490×250mm

40

nabertherm纳博热LHT02/16-LHT08/18高温炉/带MoSi2加热元件的高温炉LHT作为台式炉

发表于由
nabertherm纳博热LHT02/16-LHT08/18高温炉/带MoSi2加热元件的高温炉LHT作为台式炉

nabertherm纳博热LHT02/16-LHT08/18 高温炉/带MoSi2加热元件的高温炉LHT 作为台式炉

产品编号：
市场价：￥0.00元
会员价：￥0.00元
品牌：nabertherm 纳博热
生产厂家：nabertherm 纳博热

  • 产品概览
  • 技术参数
  • 订购信息
  • 相关资料
  • 相关产品

主要特点：

最高温度1600 °C、1750 °C或1800 °C
优质的二硅化钼加热元件
炉腔由坚固耐用的优质纤维材料构成
炉壳由优质不锈钢板构成
双层炉壳和附加冷却风扇降低外壳温度
炉腔容量2、4或8升
提升式炉门避免操作者和高温面接触
炉门上设有可调节进气口
炉顶设有排气口
B型热电偶
开关设备带可控硅元件
针对各类控制器的说明参见“测量和调节技术”

额外配置
过温保护限制器，根据EN 60519-2标准热力保护级别2调节断开温度，以防止窑炉和工件超温
可堆叠叠放的装料容器，可在多个平面上装料 见“马弗炉配件/可堆叠的装料容器”
垫块，推荐置于下部装料容器下方
炉后壁设有保护气接头
手动或自动配气系统

技术参数：


型号

最高

内尺寸mm

容积

外尺寸mm

连接功率

电气

重量

分钟

　

温度

　



　

　

　



　



　

　

至最高

　

°C

宽

深

高

升

宽

深

高

千瓦

连接*

公斤

温度

LHT 02/16

1600

90

150

150

2

470

700

750+350

3,0

1相

75

30

LHT 04/16

1600

150

150

150

4

470

700

750+350

5,2

3相1

85

25

LHT 08/16

1600

150

300

150

8

470

850

750+350

8,0

3相1

100

25

LHT 02/17

1750

90

150

150

2

470

700

750+350

3,0

1相

75

60

LHT 04/17

1750

150

150

150

4

470

700

750+350

5,2

3相1

85

40

LHT 08/17

1750

150

300

150

8

470

850

750+350

8,0

3相1

100

40

LHT 02/18

1800

90

150

150

2

470

700

750+350

3,6

1相

75

75

LHT 04/18

1800

150

150

150

4

470

700

750+350

5,2

3相1

85

60

LHT 08/18

1800

150

300

150

8

470

850

750+350

9,0

3相1

100

60



nabertherm纳博热TR60-TR1050干燥箱/最高温度300 °C

发表于由
nabertherm纳博热TR60-TR1050干燥箱/最高温度300 °C

nabertherm 纳博热TR 60 – TR 1050干燥箱/最高温度300 °C

产品编号：
市场价：￥0.00元
会员价：￥0.00元
品牌：nabertherm 纳博热
生产厂家：

  • 产品概览
  • 技术参数
  • 订购信息
  • 相关资料
  • 相关产品

主要特点：

最高温度300 °C
工作范围内的炉腔温度+ 5 °C 至 300 °C
TR 60 – TR 240为台式设计
TR 420和TR 1050为立式设计
水平强制空气循环，确保温度均匀度高于ΔT 8 K
炉膛采用不锈钢材料，304合金 (AISI)/(DIN 材料编号1.4301)，可防锈蚀，便于清洁

使用插板可进行多层装料（插板数量见下表）
TR 60 – TR 420炉型配有带快速连接装置的大规格、大开口左开式旋转门
TR 1050炉型配有带快速连接装置的双翼旋转门
炉后壁设有排气管接口
带自诊断系统的PID微处理控制器
静音电子继电器
针对各类控制器的说明参见“测量和控制技术”

额外配置
过温保护限制器，根据EN 60519-2标准热力保护级别2调节断开温度，以防止窑炉和工件超温
用于观察装料的视窗
额外的插板和插槽

技术参数：

型号

最高温度

内尺寸mm

容积

外尺寸mm

连接功率

电气

重量

插板

插板

总最大承

　

°C

宽

深

高

升

宽

深

高

千瓦

连接*

公斤

包含

最多

重1

TR 60

300

490

360

340

60

650

550

640

2,1

1相

45

1

4

120

TR 120

300

600

360

480

105

750

550

780

2,1

1相

70

2

7

150

TR 240

300

700

550

640

240

860

730

940

3,1

1相

100

2

9

150

TR 420

300

710

550

1080

420

860

830

1370

4,0

3相

120

3

17

150

TR 1050

300

1240

570

1510

1050

1430

860

1920

9,3

3相

380

4

22

170

nabertherm纳博热RSR80-500/11管式炉/旋转管式炉RSR

发表于由
nabertherm纳博热RSR80-500/11管式炉/旋转管式炉RSR

nabertherm 纳博热RSR 80-500/11管式炉/旋转管式炉RSR

产品编号：
市场价：￥0.00元
会员价：￥0.00元
品牌：nabertherm 纳博热
生产厂家：nabertherm 纳博热

  • 产品概览
  • 技术参数
  • 订购信息
  • 相关资料
  • 相关产品

主要特点：

构造和RS炉型相同，参见“水平或垂直操作的翻开式管式炉RS”

最高温度1100 °C
K型热电偶
结构紧凑的台式炉
可选配石英反应器或石英管
无带驱动和翻开式炉壳便于工作管和反应器卸取
无级可调马达，转速约为1-20 U/min
工作气体通过管道两侧的出入口对工件进行彻底冲洗
针对各类控制器的说明参见“测量和调节技术”

额外配置
气密式旋转组件可用来连接供气装置(适用于一般真空操作)
翻转支架和/或输送装置用于管道内粉末输送
通过附加热电偶显示工作管内的温度
配气系统，出口带气体冷却器
排气口上的止回阀防止二次空气进入
三区控温调节装置
用于安装反应器或连续式工作管的管接头

技术参数：



型号

最高温度°C

外尺寸mm

均温区

管道尺寸mm

连接功率

电气

重量

宽

深

高

ΔT 10K

L

I

D

d

千瓦

连接*

公斤

RSR 80-500/11

1100

1075

475

390

170

1140

500

76

34

3,4

1相

100

RSR 80-750/11

1100

1325

475

390

250

1390

750

76

34

4,6

3相1

115

RSR 120-500/11

1100

1075

525

440

170

1140

500

106

34

4,8

3相1

105

RSR 120-750/11

1100

1325

525

440

250

1390

750

106

34

6,3

3相

120





nabertherm纳博热淬火辅助装置/淬火钳

发表于由
nabertherm纳博热淬火辅助装置/淬火钳

nabertherm 纳博热淬火辅助装置/淬火钳

产品编号：
市场价：￥0.00元
会员价：￥0.00元
品牌：nabertherm 纳博热
生产厂家：nabertherm 纳博热

  • 产品概览
  • 技术参数
  • 订购信息
  • 相关资料
  • 相关产品
仪器简介：

淬火钳
淬火钳用于退火和淬火，有多种形状和尺寸可选
