产品编号：
市场价：￥0.00元
会员价：￥0.00元
品牌：Olympus奥林巴斯
生产厂家：olympus奥林巴斯
olympus奥林巴斯智能型荧光照明器
产品编号：admin
市场价：￥0.00元
会员价：￥0.00元
品牌：Olympus奥林巴斯
生产厂家：olympus奥林巴斯
| 内置离合器的载物台手柄 | MX51主要操作部件集中在前面，操作人员易于操作，即使长时间操作也不会感到疲劳。专用150mm载物台内置离合器，可实现轻松移动。 |
| 电动物镜转换器示意图 | 电动物镜转换器示意图 电动物镜转换器的切换速度比原来提高了20%。物镜的切换，可以操作按钮瞬时间完成，提高了检查速度。三种洁净类型的物镜转换器可以按需选择。另外，UIS2物镜大幅度地提高了高倍率的偏心精度。即便是有小尺寸摄像元件的CCD摄像机，在切换倍率时也不会由视场中心附近偏离。 |
UIS2物镜拥有各种倍率、特殊用途物镜等丰富的产品阵容，可按照用途选用。另外，波像差控制带来的高品质，忠实于样本的中性色彩显示等，UIS2物镜无论是在目视观察中还是在数码影像观察中都能发挥它的卓越性能。
| 观察影像实例 |
软件方案
三目镜筒可以安装数码照相机。可以保存和记录数码影像，帮助创建观察报告。可根据用途从图像质量、功能、使用方便性等方面选择数码照相机。
帮助实现多种观察方法的附件
由可见光线领域到近红外线领域的像差校正物镜，和红外线用超广角三目镜筒等，备有各种对应近红外线观察的单元。在晶圆凸出物接触面等的观察上发挥威力。
在滑杆上追加镜子装置可以对应荧光观察。备有U.B.G激励的反射镜装置，可有效地检查和分析有机EL和残留光刻胶。
| 透射照明单元 |
对应光掩模和FPD检查的透射照明单元。偏振光片的搭载，实现了透射简易偏振光观察。有通用的A型号和高NA（数值孔径）的B型号两种型号。 |

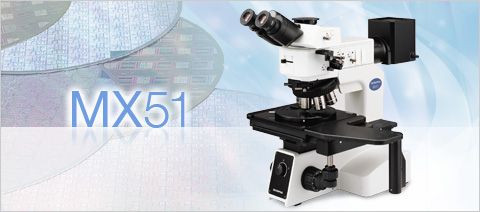

| 工业检测显微镜 MX51 规格 | |||
| 光学系统 | UIS2光学系统（无限远校正） | ||
| 机身 | 观察方法 | 明视场/暗视场/微分干涉/简易偏振光/荧光 | |
| 反射/透射 | 反射/透射 | ||
| 照明装置 | 明暗视场反射照明管（明视场/暗视场/微分干涉/简易偏振光） | ||
| 通用反射照明管（明视场/暗视场/微分干涉/简易偏振光/荧光） | |||
| 照明系统 | 反射照明 | 100 W卤素/100 W水银/75 W氙 | |
| 透射照明 | 纤维光导 | ||
| 对焦单元 | 电动/手动 | 手动 | |
| 行程 | 32 mm | ||
| 分辨率/微调灵敏度 | 微调旋钮转动1周移动0.1 mm | ||
| 最大样本高度 | 30 mm | ||
| 物镜转换器 | 电动型 | 明视场微分干涉6孔 | |
| 明暗视场微分干涉5孔 | |||
| 明暗视场微分干涉中心输出5孔 | |||
| 明暗视场微分干涉6孔 | |||
| 手动式 | 明视场5孔 | ||
| 明视场微分干涉6孔 | |||
| 明视场微分干涉中心输出6孔 | |||
| 明视场微分干涉7孔 | |||
| 明暗视场5孔 | |||
| 明暗视场微分干涉5孔 | |||
| 明暗视场微分干涉中心输出5孔 | |||
| 明暗视场微分干涉6孔 | |||
| 载物台 | 行程 | 6×6英寸右下手柄： 158（X）×158（Y）mm （透射照明范围100×100 mm） |
|
| 4×4英寸右下（左下）手柄： 100（X）×105（Y）mm （透射照明范围96×96 mm） |
|||
| 观察筒 | 广角视场（视场数22） | 倒置 | 双目/三目观察筒 |
| 正像 | 三目观察筒 | ||
| 超宽视场（视场数26.5） | 倒置 | 三目观察筒 | |
| 正像 | 倾斜三目观察筒 | ||
| 附件单元 | DUV单元/IR单元/自动装载 | ||
| 外形尺寸 | 430（W）×591（D）×495（H）mm（标准组合） | ||
| 重量 | 26 kg（标准组合） | ||
产品编号：admin
市场价：￥0.00元
会员价：￥0.00元
品牌：Olympus奥林巴斯
生产厂家：olympus奥林巴斯
| 带点击停止装置的变焦旋钮 | 无需更换镜头可实现0.63~6.3倍的广范围倍率观察。有卡位的定倍观察与连续变倍观察均可实现，并且可装载2个物镜的物镜转换器，可以获得更高倍观察。相机拍摄时，光轴可以垂直设定，不受样本方向影响，获得高可靠性观察及测量结果。 |
| 物镜产品阵容 | DFPL2x/DPFL1.5x /DFPL 0.75x /DFPL 0.5x DFPL系列物镜，可以以优异的色彩保真度精确再现样本的形状。 DFPLAPO 1.25x /DFPLAP01x4 SZX-ACH1.25x /SZX-ACH1x |
基于人体工程学，追求操作者舒适的操作环境。高性能的奥林巴斯目镜有超宽市场，不管短时间或长时间，观察3D图像时都能轻松观察到，所以减轻眼疲劳。为不同操作者身高差异，准备了上下5～45°可调倾斜角度的观察筒。
SZX10电动调焦驱动使景深扩展技术（EFI） 数码存档变的更为高效，并实现了完全自动化。借此甚至可以创立模拟3D图像，消除文档和眼睛在透过立体镜光路所看到的影像间的间隙。为了促进自动化观测，奥林巴斯软件产品提供了各种工具，不仅可以进行简单的2D测量，还可以在易于操作的环境下进行复杂的分析。
| 薄型LED照明底座 | 有着高操作性和经济性的薄型LED透射照明底座的采用，使厚度减小到原有透射照明装置的一半。可以在观察和作业时把样品放置到较低位置，从而降低视点。可以用于明视场、暗视场和偏振光观察，电能消耗大约是原来的一半，经济实惠。 |
备有环形照明、同轴反射照明等多种反射照明装置。可以根据样品和用途选择最合适的照明环境。
使用SZX10，用户会想要记录或展示样本实时观察的数码影像。通过使用三目头和在轴向成像方向上移动物镜，可以获得样本的垂直视图。配备奥林巴斯DP72冷却型数码照相机可以实现灵活的成像系统。这是为高分辨率的图像（最大1280万像素）和查看实时高速影像设计的。高级界面可以实现优异的色彩重现并且样本移动时也不会产生色彩偏差。
奥林巴斯精密的显微数码照相装置和图像分析软件支持多项操作，包括观察、生成报告、归档数据库以及控制SZX10的可选电动调焦功能和物镜倍率选项。奥林巴斯提供了完整的数码照相机产品和分析／测量软件。奥林巴斯代理商会帮您挑选最适于您的产品。

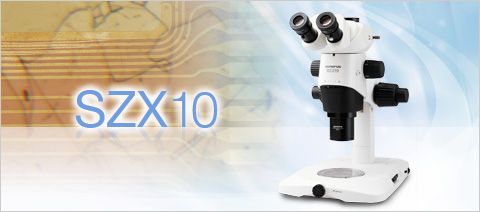

| 科研级系统体视显微镜 SZX10 规格 | ||||||
| 光学系统 | 伽利略光学系统 | |||||
| 总放大［率］ | 3.15x～378x※1 | |||||
| 变倍体 | 变焦比 | 10（0.63x～6.3x） | ||||
| AS | 内置 | |||||
| 观察筒 | 双目/三目/倾斜三目观察筒 | |||||
| 对焦单元 | 对焦装置/粗调微调对焦装置/重负载用粗调微调对焦装置/电动对焦装置 | |||||
| 物镜 | 倍率 | 种类 | N.A. | W.D.（mm） | 观察倍率※2 | 观察范围（mm）※2 |
| 0.5x | 平场消色差透镜 | 0.05 | 171 | 3.2x～31.5x | φ69.8～φ7 | |
| 0.75x | 平场消色差透镜 | 0.075 | 116 | 4.7x～47.3x | φ46.6～φ4.7 | |
| 1x | 平场复消色差透镜 | 0.1 | 81 | 6.3x～63x | φ34.9～φ3.5 | |
| 消色差透镜 | 0.1 | 90 | 6.3x～63x | φ34.9～φ3.5 | ||
| 1.25x | 平场复消色差透镜 | 0.125 | 60 | 7.9x～78.9x | φ27.9～φ2.8 | |
| 消色差透镜 | 0.125 | 68 | 7.9x～78.9x | φ27.9～φ2.8 | ||
| 1.5x | 平场消色差透镜 | 0.15 | 45.5 | 9.5x～94.5x | φ23.3～φ2.3 | |
| 2x | 平场消色差透镜 | 0.2 | 33.5 | 12.6x～126x | φ17.5～φ1.7 | |
| 外形尺寸 | 285（W）×335（D）×400（H）mm | |||||
| 重量 | 7 kg（标准组合） | |||||
| 备注 | ※1 物镜与目镜组合时的倍率范围 ※2 使用目镜10x时 |
|||||
产品编号：
市场价：￥0.00元
会员价：￥0.00元
品牌：Olympus奥林巴斯
生产厂家：olympus奥林巴斯
特点：
全自动扫描系统
高分辨率
高速度
图像识别
软件功能和模块
应用：
1．在病理中的应用
2．在科研中的应用
产品编号：admin
市场价：￥0.00元
会员价：￥0.00元
品牌：Olympus奥林巴斯
生产厂家：olympus奥林巴斯
| 电气系统一体型机体 | 着重考虑了仪器的空间利用性和操作方便性，在机体内组装了电气系统，实现了计数器一体型机体。此外，在机体上内置了RS232C数据通信接口，向电脑传送数据和连接打印机等外部设备变得更加容易。不仅如此，还可以使用表计算软件，将电脑读取的数据存到数据库。 |
| 带离合器的大型载物台 | 搭载了250 mm×150 mm大测量范围的载物台。X、Y轴的驱动装置采用了离合器控制机构，只使用一个控制杆就能快速切换粗调和微调。载物台的随意伸缩，实现了大型样品的快速检查。另外，还可以在载物台上放置多个样品从而进行连续测量。 |
| FEM分析 | 刚性对于测量仪器的精度保持是最重要的，为了长时间维持仪器的精度不变，奥林巴斯开发出了坚固、不变形的高度刚性机体和载物台。在导轨上采用了能得到高直度的线性引导机构，还内置了独创的光栅尺，确保了仪器精度的可靠性。 |
光栅尺 |
光栅尺的精度直接影响测量显微镜的精度。奥林巴斯采用独创的高精度光栅尺读取系统将光学信息转化为电信息来准确测量。此外，奥林巴斯还根据阿贝定理（需要测量的长度和标尺，在其测量方向上并排成一条直线时，误差最小）确定标尺的内置位置，最大程度的减少了误差。 |
为了实现高精度的产品质量，从制造到装配的每一个阶段，奥林巴斯都配备了日本国内一流的生产环境。在管理严格的恒温工厂中，技能娴熟的员工精密加工仔细挑选的原材料，精心打造每一件产品。此外，从零部件到成品，所有的生产步骤都实行了严格的溯源体系管理。
测量显微镜溯源体系图
采用了电动调焦机构，大幅度提高了调焦和测量高度、深度时的操作性能。使用Z控制器可以轻松切换粗调和4个级别的微调（800、400、200、50 μm），在很大程度上减轻了工作疲劳。
| Z轴控制器 |
|
| 计数器 | 计数器与显微镜机身一体化，它的显示器部分与观察员的视线几乎等高，易于观察。稍微移动视线就可以确认测量值，便于集中精神观察样品、调节样品位置。 |
采用了有着高分辨率和高对比度的UIS2光学系统，以及能真实的再现样品色彩、并且色调不受照明亮度影响的LED照明。这种设计大幅度提高了边缘的可见性和测量能力、外观检查能力。此外，LED照明不会出现灯光闪烁不定和亮度变化，能减轻长时间工作时的眼部疲劳。
| 米字线 | 在测量显微镜中如何正确的对准测量物体和米字线是很重要的。直线校准时，与使用一根直线相比，使用米字线和虚线能得出更为正确的结果。奥林巴斯分析了人眼的这种特性和人眼的分辨能力，在焦面板上加入米字线和虚线，提高了对准的精度。 |
搭载了一键对焦和跟踪对焦两种模式。需要谨慎而细密的操作才能完成的目视测量高度和深度，通过灵活运用操作模式可以实现自动化。这样，不仅消除了因个人差异产生的偏差，还能够手不离开XY手柄完成观察，大幅度提高了Z轴测量的效率。而且，因为属于中间镜筒类型，所以能够购买之后续订安装。
【一键对焦模式】
在粗略对焦状态下进行自动调焦，能在一瞬间将焦点对准视场中心。
【追踪对焦模式】
在追踪焦点位置的同时，始终保持对准焦点的状态。测量时不需要重新调焦，提高了工作效率。
| 不同物镜的自动调焦性能一览表 | ||
| 物镜 | 再现性能（2σn-1）※1 | 点直径※2 |
| LMPLFLN20× | 2µm | ø5µm |
| LMPLFLN50× | 1µm | ø2µm |
| LMPLFLN100× | 1µm | ø1µm |
＊1 本公司标准样品得出的值。
＊2 计算得出的理论值。
用于10×～50×物镜，对应反射明视场和反射暗视场观察。通过对齐投影在样品上的图标上下偏移，完成对高度的测量。与目视对焦相比，提高了重复性，减小了因个人差异产生的测量偏差。能对应多种样品的图标易于对焦，大幅度缩短了测量时间。
| 辅助聚焦系统示意图 |
| 反射照明单元 | 备有3种反射照明单元，能对应多种测量范围。对应测量物镜和使用物镜转换器的金相物镜，可以用于明视场、暗视场和微分干涉观察。可以根据用途追加单元，升级系统。 |
| 旋转载物台 | 易于对样品进行平行校准。 |
| 白色LED照明 | 白色LED光源不会出现灯光闪烁不定和亮度变化，寿命长、省电、小型轻巧、性价比高。 |
| 可以分为4个独立照明的LED照明装置 | 以高色温提供清晰影像的反射LED环形照明。可以分为4个独立的照明部分。共有13种照明模式，可以按需选择最合适的照明模式。 |
使用数码照相机记录和保存数码影像
三目镜筒可以安装数码照相机。可以保存和记录数码影像，帮助创建观察报告。可依据用途从图像质量、功能、使用方便性等方面选择数码照相机。
| 运算装置 *MM6-CAL22在部分地区不销售。 |
无需对样品和载物台进行平行校准，将样品放入载物台后能立即开始测量。只要输入点数据就能进行2维运算处理，并在显示器上显示测量中的校准项目和测量项目的说明。测量结果由内置打印机输出 此外，可以将获得的测量数据传送到电脑，使用表计算软件加工数据。 |

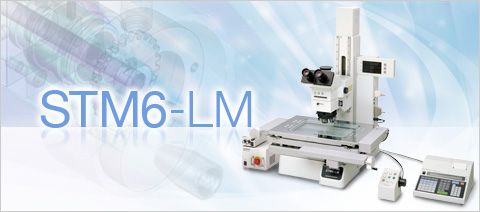

| 大尺寸测量显微镜 STM6-LM 规格 | |||
| 光学系统 | UIS2光学系（无限远校正） | ||
| 机身 | 观察方法 | 明视场/暗视场/微分干涉/简易偏振光 | |
| 反射/透射 | 反射/透射 | ||
| 照明系统 | 10 WLED白色照明（反射照明用），10 WLED绿色照明（透射用） | ||
| 对焦单元 | 电动/手动 | 电动 | |
| 行程 | 205 mm | ||
| 粗调速度 | 4.8 mm/sec | ||
| 微调速度（可选） | 800 μm/400 μm/200 μm/50 μm （旋钮旋转一周） 四个级别 | ||
| 最大样本高度 | 205 mm（金相物镜），150 mm（测量物镜） | ||
| Z轴测量范围 | 205 mm（金相物镜），150 mm（测量物镜） | ||
| 物镜 | 测量物镜/金属物镜 | ||
| 镜筒 | 正像单目观察筒，正像三目观察筒（100：0/ 0：100 ） | ||
| 载物台 | 行程 | 250(X)x150(Y)mm | |
| 测量精度 | X轴：（3+5L/250）μm，Y轴：（3+3L/150）μm［L：测量长度（mm）］ | ||
| 计数器 | 最小读数分辨率 | 0.1 μm/0.5 μm（可选） | |
| 选件 | 运算装置/自动调焦/辅助对焦 | ||
| 外形尺寸 | 684(W)x579(D)x843(H)mm | ||
| 重量 | 170 kg（标准组合） | ||
产品编号：XC10数码照相装置
市场价：￥0.00元
会员价：￥0.00元
品牌：Olympus奥林巴斯
生产厂家：olympus奥林巴斯
Olympus Camera Control
All functions of the XC10 camera can be completely controlled and operated via the modular Discover/Stream image-analytical software. No matter what current acquisition conditions are, real-time functions guarantee that the entire dynamic range is utilized. This ensures optimal contrast all the time. Following acquisition, XC10””s total integration into analysis provides the full range of options ad advantages of the latest in image processing and analysis, from image labeling to archiving, report generation and e-mailing all the way on to photo-realistic printouts ?and there””s no more need for the darkroom.
The XC10 camera has a resolution of 1,376 x 1,032 pixels. Highly efficient readout technology (Correlated Double Sampling) coupled with Peltier-cooling of the CCD chip results in images of superior signal-to-noise ratio. Highly sensitive CCD elements are capable of detecting even the faintest signals. The electronic shutter offers variable exposure times ranging from 0.1 miliseconds to 160 seconds.
The high speed ADC (Analog-Digital Converter) working at a clock rate of 24 MHz in full 14-bit dynamic range is able to perform double sampling even at a readout rate of 24.5 MHz. Various frame rates are supported by this camera. For example, the camera can be set to acquire at a high frame rate of more than 15 fps at TV resolution using 2x binning. View your zoomed-in sample, locate the area of interest and focus ?all conveniently onscreen. No longer are you forced to trade off speed for quality. For acquisition the system switches automatically into the high-resolution mode. This avoids bleaching of your fluorescence specimen and offers optimal performance when setting parameters.
FireWire?technology guarantees that the XC10 installation is easy on any PC or laptop equipped with a FireWire?port. The days when you were limited to a frame grabber and just a single camera are history. FireWire?technology enables you to use multiple cameras on the same PC. The XC10 can be mounted onto all light microscopes with a C-mount adaptor. Plus, you only need one cable for getting data and power to the PC””s FireWire?port. No more clutter and no ””octopus”” of cables getting in your
产品编号：admin
市场价：￥0.00元
会员价：￥0.00元
品牌：Olympus奥林巴斯
生产厂家：olympus奥林巴斯
高度可靠性
我们推出了200 mm专用型、200 mm/150 mm兼用型和150 mm型（对应小于150 mm的晶圆）的3种型号。除此以外，您还可以根据检查模式，选用微观检查专用型号"L型"或微观•宏观检查兼用型号"LMB型"。
晶圆尺寸•厚度对应表
对应薄片制造厂家的需求，AL120-LMB-90搭载的新型搬送手臂的设计可以搬运整盒25枚90 μm的极薄晶圆。
| 背面宏观360゜旋转 |
|
AL120搭载奥林巴斯MX专业晶圆检查显微镜系列，通过各种观测方法，包括：明视场、暗视场、微分干涉（DIC）、近IR（近红外线）和DUV（深紫外线），实现了卓越的图像分辨率和清晰度。电动物镜转换器和孔径光阑相互锁定，可以优化各物镜的照明和对比度。如果特别订制，AL120还可以应用到其他型号的显微镜上。

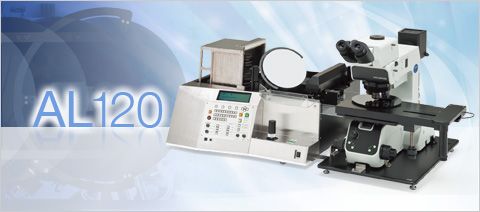

| 晶圆搬送机 AL120 规格 | ||||||||
| 200 mm专用型 | 200 mm/150 mm 兼用型 | 150 mm型 | ||||||
| AL120- LMB8- 90 |
AL120- LMB86- 180 |
AL120- L86- 180 |
AL120- LMB86 |
AL120- L86 |
AL120- LMB6- 150 |
AL120- L6- 150 |
||
| 晶圆尺寸（SEMI规格） | 200mm | 200mm / 150mm | 150mm / 125mm / 100mm |
|||||
| 晶圆最小厚度 | 90µm | 180µm | 400µm | 150µm | ||||
| 片盒类型* | SEMI规格：25（26）个slot | |||||||
| 片盒数 | 1 | |||||||
| 检查模式 | 全部检查／抽样检查 | |||||||
| 搬运顺序 | 微观检查（显微镜检查） | ○ | ○ | ○ | ○ | ○ | ○ | ○ |
| 表面宏观检查 | ○ | ○ | ○ | ○ | ||||
| 背面宏观检查 | ○ | ○ | ○ | ○ | ||||
| 二次背面宏观检查 | ○ | ○ | ○ | ○ | ||||
| 晶圆定位（每 90º） | 非接触（定位平边／V型槽） | 非接触（定位平边） | ||||||
| 适配显微镜型号 | 奥林巴斯半导体检查显微镜 MX61 | |||||||
| 尺寸（mm） | 主机部分：640 (W) × 620 (D) × 378 (H)，配备显微镜时：1100 (W) × 620 (D) × 378 (H) | 主机部分：570 (W) × 620 (D) × 400 (H)，配备显微镜时：980 (W) × 620 (D) × 400 (H) | ||||||
| 重量（kg）（仅主机部分） | 44 | 44 | 41 | 44 | 41 | 40 | 37 | |
| 使用环境（电源／真空） | AC100 V～120 V、1 A或AC220 V～240 V、0.5 A 50/60 Hz、-67～-80 kPa、20 Liter/min以上 | |||||||
* 最多可登记10种片盒
产品编号：admin
市场价：￥0.00元
会员价：￥0.00元
品牌：Olympus奥林巴斯
生产厂家：olympus奥林巴斯
| 格里诺光学系统光路图 | 搭载了独有的格里诺（Greenough）光学系统，同时实现了大范围的变焦比和清晰的观察影像。灵活运用了格里诺光学系统的特性，机体线条流畅而小巧。能在生产流水线发挥威力的同时，也最适合与设备组装使用。
V字形光路使物镜的尖端形状能设计成细长形，也适合与设备组装使用。工作性能优越的小型机体诞生了。 |
实现了高度平直度和较深的焦点深度
最佳内向角的格里诺光学设计，使高度平直度和较深的焦点深度能同时实现。能从前面到内部正确对焦凹凸很大的样品，得到充满立体感的观察图像。
实现了忠实于样品的观察影像
自然的色彩再现功能，能够观察到样品原来的颜色。影像平面弯曲的抑制，能更为逼真的观察到样品的形状。此外，变焦比为6.7（0.67倍～4.5倍）［SZ61］,5（0.8倍～4倍）［SZ51］，性能卓越。
对应ESD，防止器件受到静电影响
机体和主要附件涂以防静电材料，能够快速去除静电。这样就能够防止静电破坏样品。
除了标准型号的SZ61/51以外，我们还准备了适合安装数码照相机的三目镜筒型号（SZ61TR），和适合设备加载的俯角60°型号（SZ61/51-60）。
| LED透射照明底座组合 | 开发了使用LED的透射照明底座。极薄型设计降低了样品的位置，发挥了优异的操作性能。此外，透射、外延的切换可以通过旋转轻松操作。 |
| 双分支互锁导光管高亮度反射照明装置组合 | 使用双分支互锁导光管可以将光线投向样品的两侧，能自由地调节位置和角度。如果使用聚光透镜，则能够容易的进行点照明，从而确保高倍率观察时的充分亮度。 |
| 同轴光反射照明装置组合 | 能够观察在偏斜反射照明中无法观察的样品，是SZ61专用的照明装置。 |
| 白色LED照明装置组合 | 实现了高性价比的高亮度连续调光，是热影响小、寿命长的环形照明装置。 |
| SZ2-ST组合 | 有可以自由调节手臂角度和长度的SZ2-STU2型号，还备有能固定于设备的侧面等处，在组装和检查工程流水线中发挥威力的SZ2-STU3等能有效观察无法放入载物台的大样品的支架。 |
三目镜筒可以安装数码照相机。可以保存和记录数码影像，帮助创建观察报告。可依据用途从图像质量、功能、使用方便性等方面选择数码照相机。

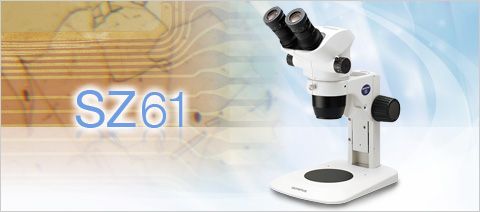

| 体视显微镜 SZ61/51 规格 | ||||||
| 光学系统 | 格利诺光学系统 | |||||
| 总放大［率］ | 2.0x～270x[SZ61]※1 2.4x～240x[SZ51]※1 |
|||||
| 变倍体 | 变焦比 | 6.7（0.67x～4.5x）[SZ61] 5（0.8x～4x）[SZ51] |
||||
| AS | – | |||||
| 观察筒 | 双目（观察筒倾斜角45°/60°）/三目观察筒（0.5x内置拍摄用透镜）[SZ61] 双目观察筒（镜筒倾斜角45°/60°）[SZ51] |
|||||
| 对焦单元 | 支架台 | |||||
| 物镜 | 倍率 | 种类 | N.A. | W.D.（mm） | 观察倍率※2 | 观察范围（mm）※2 |
| 0.3x | 辅助物镜（可变式） | 0.02～0.024 | 350～250 | 2x～13.5x [SZ61] 2.4x～12x [SZ51] |
φ109.5～φ16.3 [SZ61] φ91.7～φ18.3 [SZ51] |
|
| 0.4x | 辅助物镜（可变式） | 0.027～0.032 | 250～180 | 2.7x～18x [SZ61] 3.2x～16x [SZ51] |
φ82.1～φ12.2 [SZ61] φ68.8～φ13.8 [SZ51] |
|
| 0.5x | 辅助物镜 | 0.036 | 200 | 3.4x～22.5x [SZ61] 4x～20x [SZ51] |
φ65.7～φ9.8 [SZ61] φ55～φ11 [SZ51] |
|
| 0.62x | 辅助物镜 | 0.042 | 160 | 4.2x～27.9x [SZ61] 5x～24.8x [SZ51] |
φ53～φ7.9 [SZ61] φ44.4～φ8.9 [SZ51] |
|
| 0.75x | 辅助物镜 | 0.053 | 130 | 5x～33.8x [SZ61] 6x～30x [SZ51] |
φ43.8～φ6.5 [SZ61] φ36.7～φ7.3 [SZ51] |
|
| 1x | – | 0.071 | 110 | 6.7x～45x [SZ61] 8x～40x [SZ51] |
φ32.8～φ4.9 [SZ61] φ27.5～φ5.5 [SZ51] |
|
| 1.5x | 辅助物镜 | 0.1 | 61 | 10.1x～67.5x [SZ61] 12x～60x [SZ51] |
φ21.9～φ3.3 [SZ61] φ18.3～φ3.7 [SZ51] |
|
| 2x | 辅助物镜 | 0.142 | 38 | 13.4x～90x [SZ61] 16x～80x [SZ51] |
φ16.4～φ2.4 [SZ61] φ13.8～φ2.8 [SZ51] |
|
| 外形尺寸 | 194（W）×253（D）×368（H）mm | |||||
| 重量 | 3.5 kg（标准组合） | |||||
| 备注 | ※1 物镜与目镜组合时的倍率范围 ※2 使用目镜10x时 |
|||||
产品编号：admin
市场价：￥0.00元
会员价：￥0.00元
品牌：Olympus奥林巴斯
生产厂家：olympus奥林巴斯

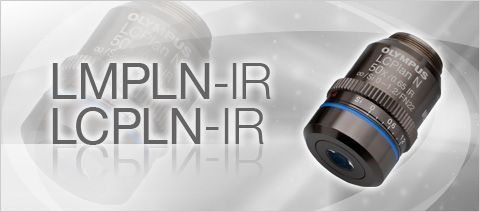

LMPLN-IR/LCPLN-IR红外线观察用
主要规格
|
产品编号：admin
市场价：￥0.00元
会员价：￥0.00元
品牌：Olympus奥林巴斯
生产厂家：olympus奥林巴
形体小，能执行正规偏振光观察和多种延迟测量。容易携带，形体小，无需选择使用场地可灵活运用。
| 观察影像实例 |
最小光学失真的偏振光用物镜PLN4×P、ACHN-P系列产品和UPLFLN-P系列产品。综合地提高了偏振光性能，实现了高对比度的偏振光观察。
|
UPLFLN-P系列产品
|
|
|||||||||||||||||||||
|
ACHN-P系列产品
|
|
||||||||||||||||||
专门设计的聚光镜和偏振光滤镜，大大增强了偏振光图像。
＊EF值：平行尼科尔和正交尼科尔的亮度比率，EF值越高光学失真越少，表明偏振光特性越好。
通过插入或拔出勃氏透镜切换正像镜和锥光镜，以及锥光镜图像的对焦、分析仪的装卸和旋转、任意角度定位等各种操作都能够集中进行。
机体内部的对焦调节机构、载物台支撑等各部分的最完善化确保了高度刚性，由此带来的优越光学性能提升了基本性能。与此同时，带刻度尺的旋转载物台实现了高耐久性。
双目观察筒采用了调瞳间距时目镜的十字线标度不会倾斜的机构。可以正确的配合偏振光的振动方向。
带有双向调芯旋钮的圆形旋转载物台,可以轻松调芯。旋转子阿物台的每45度位置有定位卡扣，使得在正确方向观察、测量。
| 复式机械载物台 | 可以安装容易移动样品的复式机械载物台。 |
| 物镜中心输出适配器 | 我们为您准备了对应严密的偏振光观察的物镜调芯适配器。 |
| 各种补偿板的延迟测量范围 | ||
| 补偿板 | 测量范围 | 主要用途 |
| U-CTB厚型Berek | 0-11,000nm | 较大的延迟测量（R*＞3λ）。 （结晶、高分子、纤维、光弹性失真等） |
| U-CBE Berek | 0-1,640nm | 延迟测量 （结晶、高分子、纤维、生物体组织等） |
| U-CSE Senarmont | 0-546nm | 延迟测量（结晶、生物体组织等） 对比度增强（生物体组织等） |
| U-CBR1 Brace-Kohler 1/10λ | 0-55nm | 微小延迟测量（结晶、生物体组织等） 对比度增强（生物体组织等） |
| U-CBR2 Brace-Kohler 1/30λ | 0-20nm | |
| U-CWE2 石英楔子 | 500-2,200nm | 延迟的近似测量（结晶、高分子等） |
补偿板
三目观察筒可以连接数码照相机。可以保存和记录数码影像，帮助创建检查报告。可从画面质量、功能、操作性等方面选择所需的数码照相机。

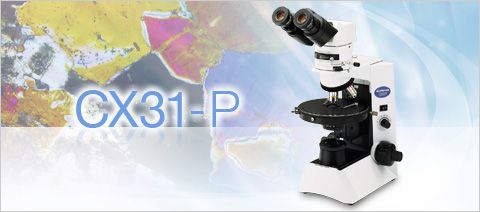

| 小型偏光显微镜 CX31-P 规格 | |||
| 光学系统 | UIS2光学系统（无限远校正） | ||
| 机身 | 观察方法 | 明视场/简易偏振光/偏振光 | |
| 反射/透射 | 透射 | ||
| 照明系统 | 30 W卤素 | ||
| 中段镜筒 | 正象镜/锥光镜切换 | 勃氏镜，伯特兰透镜的装卸 | |
| 勃氏镜，伯特兰透镜 | 可对焦 | ||
| 分析仪 | 180°旋转式，最小刻度2°（游标读数示值0.1°） | ||
| 对焦单元 | 行程 | 25 mm | |
| 分辨率/微调灵敏度 | 微调旋钮转动1周移动0.2 mm | ||
| 物镜转换器 | 明视场4孔（固定于机身） | ||
| 观察筒 | 标准视场（视场数20） | 双目/三目观察筒 | |
| 广角视场（视场数22） | 双目/三目观察筒 | ||
| 载物台 | 偏振光用旋转载物台（固定于机身） | ||
| 选件 | 锐敏色板，补偿板 | ||
| 外形尺寸 | 锥光镜/正象镜组合 | 233（W）×374（D）×455（H）mm | |
| 正象镜组合 | 233（W）×374（D）×455（H）mm | ||
| 質量 | 锥光镜/正象镜组合 | 8.7 kg（标准组合） | |
| 正象镜组合 | 8.7 kg（标准组合） | ||
